LSS型電力變流器用水-水冷卻裝置

　　水—水冷卻裝置系水冷式電力電子設備冷卻系統的主機設備，裝置在運行中穩定輸出定溫、定壓、定量之純水（去離子水），以控制負載主機工作于給定溫度范圍以內，能有效地杜絕其冷卻水導電腐蝕、結垢乃至堵塞等危險的發生。水—水冷卻方式冷卻性能較佳，但需要提供標定壓力、流量和水質的工業冷卻水，對于無工業冷卻水集中管網條件的用戶，需另置一套玻璃鋼冷卻塔外循環水設備。

電力變流器用水-水冷卻裝置參數

(一)  主要技術參數

純水側

水質：≤5μs/cm（普通級:適用于主機工作電壓不大于630V），≤1μs/cm（高純級:適用于主機工作壓力為630-1250V）；

水壓：根據整流機組要求可調

水溫：≤35－38℃（主付水介質溫差Δt≤10℃）。

付冷卻介質側

水質：懸浮物≤20mg/L（無可見混濁）；

PH值：6-9

硬度：≤12°（德國度）（水—水）

進口水壓：0.08MPa+外管路阻力；

進水溫度：5—30℃

付水流量：與主水流量相同；

產品執行標準：JB/5833-91

(二)  工作流程原理

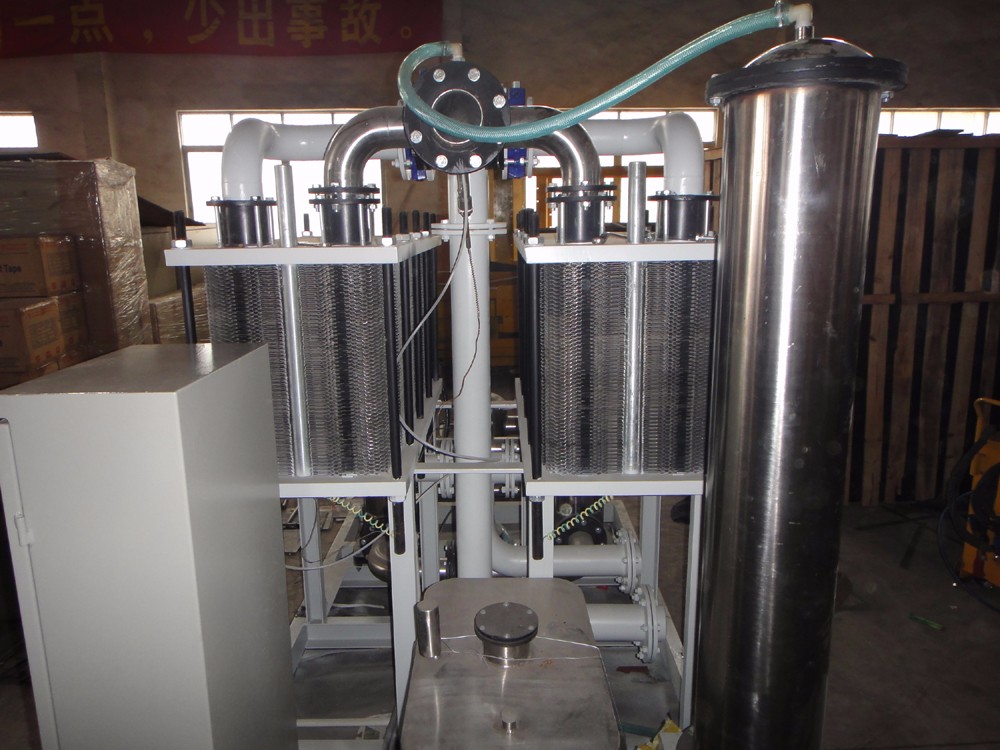

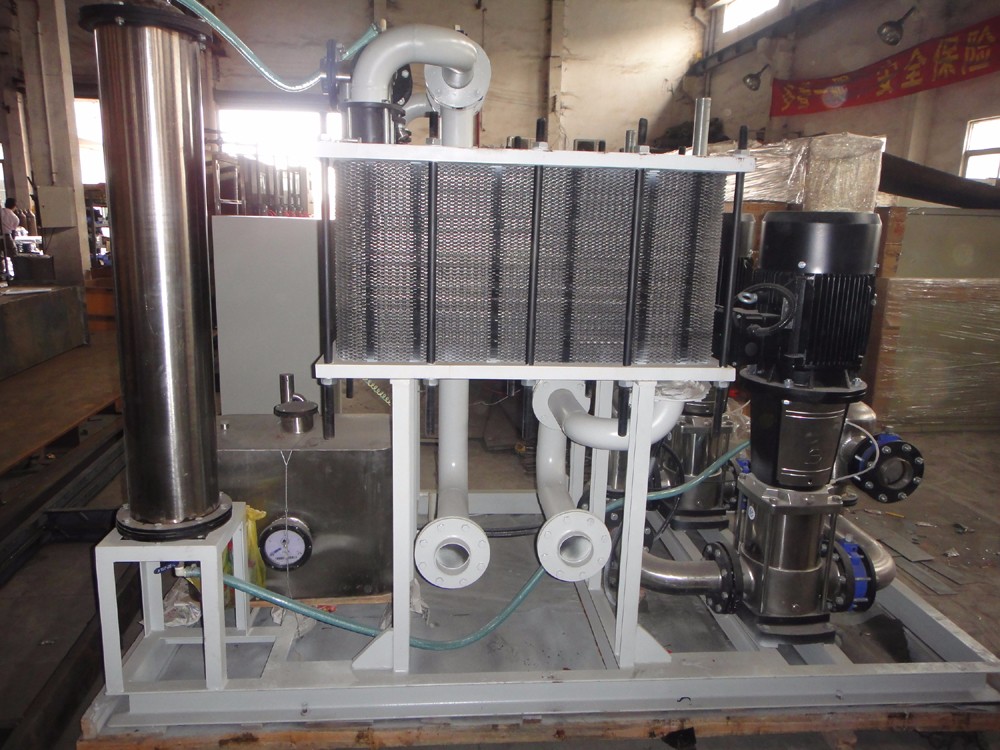

　　本產品由熱交換器、離子交換器泵組、高位膨脹水箱、管道和電氣控制等部件組成。水-水熱交換器采用波紋平板式，其換熱原理為將從整流器流進之載熱純水熱量以間壁傳熱方式傳遞給付水輸出機外，冷卻后的純水經加壓后返回整流器水道，周而復始，形成閉合循環冷卻回路。離子交換器采用混合床形式制取純水以維持主回路于額定水質。泵組由二臺互為工作、備用的不銹鋼水泵組成，是主回路的動力源。高位膨脹水箱按放位置高于負載主機，具自動集氣和排氣之功能。主回路管道通過外接管與負載主機冷卻水道連接成閉合循環回路。機內各容器和主水管路均采用不銹鋼材質制造。

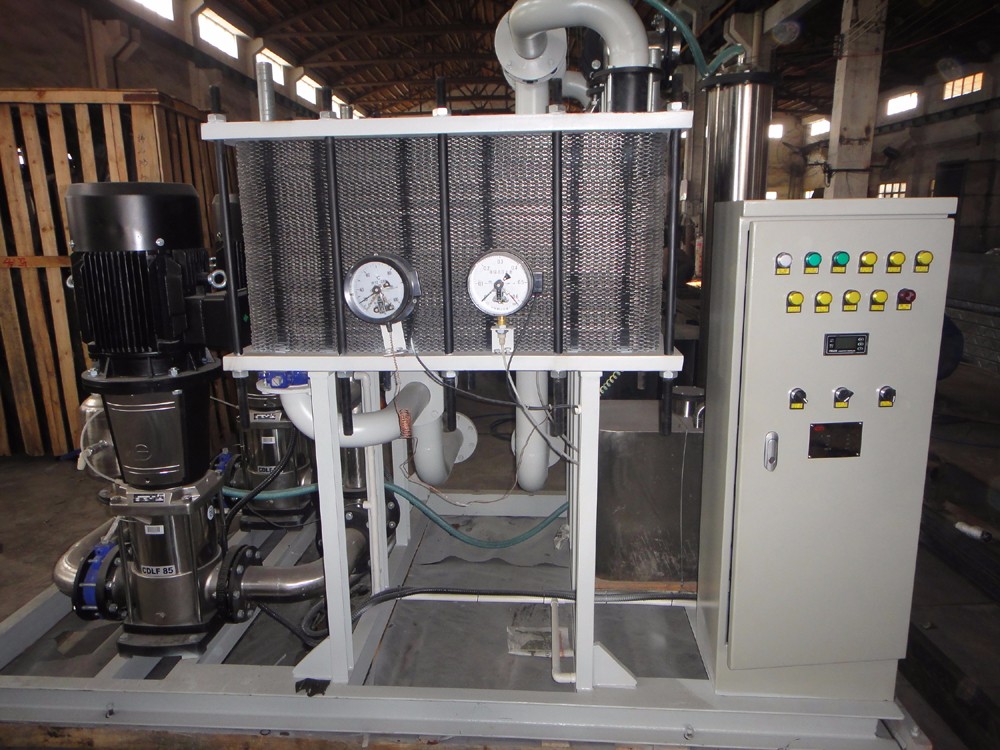

　　電氣控制部份設動力自動切換和水溫、水壓、水質、流量、液位等數值指示及相應的聲、光警報系統，并預留遠控報警輸出端子與綜合自動化接口。

　　本機集國內外之先進設計方案，具有結構合理、維修方便、運行穩定可靠之優點；換熱效率高，水質穩定性好，泵組、閥門均自動切換，低噪音，不泄露；具有優良的回路進氣和自動排氣功能，完善、可靠的電氣控制、數值顯示和聲光指示、警報等功能。
